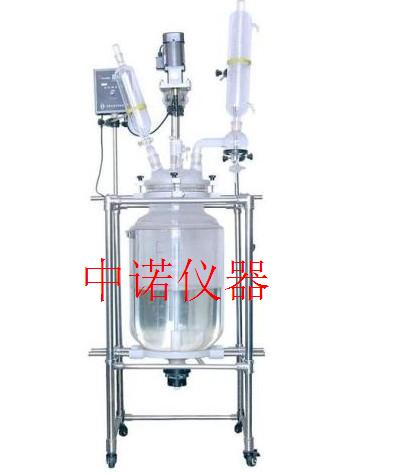

TFD-50L双层玻璃反应釜、玻璃反应釜、夹套玻璃反应釜、夹套反应釜、双层玻璃反应器、中试玻璃反应釜、负压反应釜的详细介绍
产品简介
我公司参考国外先进技术,设计制造了1-50L双层玻璃反应釜,以及与之配套的加热-降温-制冷循环装置,欢迎您的选用。双层玻璃反应釜可以提供做高温反应,也可以做低温反应;釜体中可以抽成真空,从而做真空减压反应。而且,它的独到的设计使试验更加的安全,更加的方便。
双层玻璃反应釜的工作原理是:通过双层反应釜体夹层,注入恒温的(高温或低温)热溶液或冷却液,对反应釜内的物料进行恒温加热或制冷,并且可以提供搅拌。此设备可以进行真空搅拌反应,蒸馏浓缩反应,分离萃取,反应发热实验,我们可以在夹套中通入自来水即可把反应热量带走,物料在反应釜内进行反应,并能控制反应溶液的蒸发与回流,反应完毕,物料可从釜底的出料口放出,操作极为方便。是现代化学小样,中样实验、生物制药及新材料合成的理想设备。
仪器介绍
双层玻璃反应釜真正可以实现实验的一机多用,满足不同实验的方方面面的需要,此设备可以进行:
1.真空搅拌反应
2.高温,低温反应
3.恒速运转混匀反应
4.可以蒸馏,回流,浓缩
5.负压操作,分液功能
6.通过组装精馏柱进行精馏
7.根据具体的要求组装成玻璃反应釜生产线。
8.针对植物提取,浓缩有良好的工艺效果
9.搅拌分离,配置分液装置,效果明显
10.进行超细粉的反应制作,卫生级制作药物,看的见,干净。
11.可以取代旋转蒸发器,进行高纯度的物料浓缩,配置超声波搅拌,成倍的减少反应时间。
12.无论分离还是合成,加料方便,操作简易。
产品技术参数:
基
本
参
数
|
型 号
|
TFD-1
|
TFD-2
|
TFD-3
|
TFD-5
|
TFD-10
|
TFD-20
|
TFD-30
|
TFD-50
|
反应瓶(L)
|
1
|
2
|
3
|
5
|
10
|
20
|
30
|
50
|
瓶口数
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
搅拌功率(W)
|
90
|
90
|
90
|
120
|
120
|
250
|
250
|
370
|
转速(rpm)
|
30-1300
|
30-1300
|
30-1300
|
30-1700
|
30-1720
|
30-1720
|
30-1720
|
30-1720
|
转矩(Ncm)
|
50
|
50
|
50
|
80
|
80
|
160
|
160
|
160
|
电源电压(V)
|
220
|
220
|
220
|
220
|
220
|
220
|
220
|
220
|
外形尺寸(cm)
|
50x38x85
|
50x38x85
|
50x38x95
|
50x38x105
|
50x48x115
|
55x48x15
|
60x52x115
|
65x52x115
|
功
能
配
置
|
下出料口
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
转速数显
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
变频调速
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
PTFE搅棒
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
加料活塞
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
测温管
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
回流冷凝
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
放料活塞
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
多功能口
|
/
|
/
|
/
|
/
|
/
|
●
|
●
|
●
|
安全阀
|
/
|
/
|
/
|
/
|
/
|
●
|
●
|
●
|
防护罩
|
/
|
/
|
/
|
/
|
/
|
●
|
●
|
●
|
1L滴加
|
/
|
/
|
/
|
/
|
○
|
○
|
○
|
○
|
说明: ● - 基本配置 ; / - 不可选配 ○ - 可选配
主要特点
1.变频调速、交流感应电机。转速恒定,无电刷、无火花,安全稳定,可连续工作。
2.全套玻璃仪器采用GG17|GG3.3高硼硅玻璃设计生产,有良好的化学、物理性能。
3.玻璃夹层接口通上热油经过循环,可做加热反应,通上冷冻液可进行低温反应。
4.可在常温下反应,反应瓶夹层通上自来水即能快速将反映热量带走。
5.下放料口具法兰口和聚四氟阀门,容器内无死角,可拆卸便于固体物料出料。
6.五口反应器盖,特大口设计便于清洁,标准口插口可选择组装回流,蒸馏合成装置。
7.成套装置,与反应物料的接触均是玻璃和拘四氟乙烯,高强度耐酸碱性,使实验的成功更有保证。
双层玻璃反应釜的安装步骤:
1、打开包装后,按照装箱清单检查本机的主要配件是否齐全。
2、将不锈钢管与固定件按照附图所示组装框架。
3、将电气箱安装在右后立杆顶端并旋紧螺钉,插上七芯插头,真空表安装在后端,拧紧螺钉即可。
4、根据使用高度,将釜圆形托架固定在立杆滑块上,釜放在托架上,半圆型抱箍用于固定釜颈部,分别插入立杆滑块,合拢后拧紧固定螺丝,安装时注意反应釜主体垂直。
5、搅拌棒固定在电机主轴的齿环夹头上,搅拌棒穿过盖中间旋转轴承,拧紧专用连接器,然后调整电机的位置,注意垂直同心度。
6、立杆上的滑块是固定调节不同方向及高低的不锈钢多用夹子。
7、瓶盖上左边40#标准口插蛇型回流冷凝器,右边40#标口为加料口连接恒压漏斗,中前方24#标口为插温度计套管口,帽子后方34#标口为多功能备用口,底部没有放料阀门,釜身上下分别为循环液进出口,下口接循环液进口,上口接循环液出口。
8、安装玻璃仪器必须清洁,各接口处用凡士林涂抹,以防止玻璃抱死现象出现,然后涂上真空脂以防漏气。按一下万向轮固定装置,进行搅拌,如果搅拌稳定,说明调试已好。
|
