HCDH-Ⅲ型耐电弧试验仪本试验仪器符合GB/T 1411

公司名称：北方华测科技有限公司

参考价格： 120 元

发布时间： 2014-12-01

产品描述：

本试验仪器符合GB/T 1411-2002 《干固体绝缘材料耐高电压、小电流电弧放电的试验》符合IPC650、IEC61621、ASTMD495及JEC149、UL746A试验方法。适应于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料等介质的耐电弧性能测试；

HCDH-Ⅲ型耐电弧试验仪本试验仪器符合GB/T 1411的详细介绍

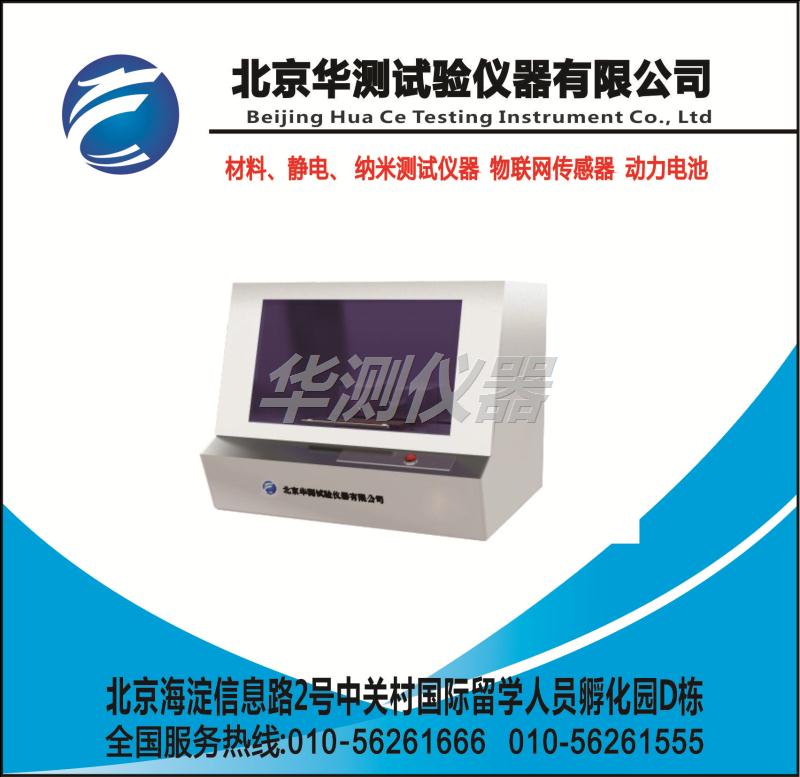

固体绝缘材料耐电弧试验仪

一、耐电弧试验仪型号： HCDH-Ⅲ型
二、耐电弧试验仪的适用范围及功能：
      本试验仪器符合GB/T 1411-2002 《干固体绝缘材料耐高电压、小电流电弧放电的试验》符合IPC650、IEC61621、ASTMD495及JEC149、UL746A试验方法。适应于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料等介质的耐电弧性能测试；耐电弧试验机采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。本试验仪器采用上位机控制，操控软件采用LabVIEW编写，更加人性、智能化。

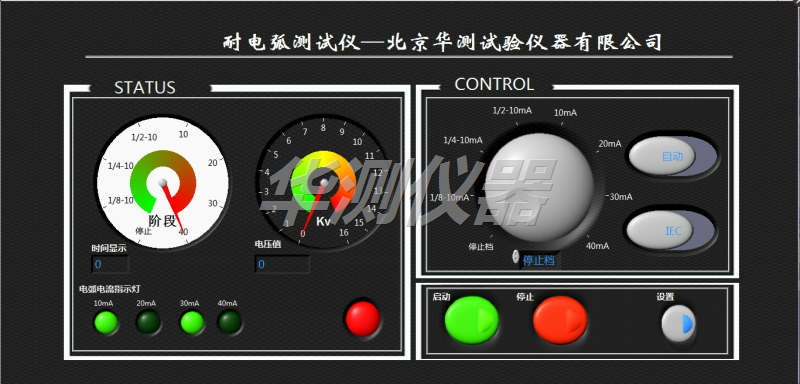

                               （软件操作界面）
三、相关技术参数：
   1、电弧通断时间误差：小于 ≤4ms
   2、调压器容量：1kVA
   3、额定试验电压：12.5kV
   4、试验电压精度：≤ 1％
   5、电流测量精度：≤ 1%
   6、电极对试样压力：（0.5±0.05）N
   7、电极材料：钨棒
   8、电极距离：（6.35±0.1）mm（IEC）
   9、使用环境温度：（23±2）℃
10、使用环境湿度：（50±5）%
11、电源：220V±5% 50Hz 10A

四、试验程序如下：

程序段	电弧电流 mA	电弧通断时间s		各程序段持续时间s	试验总时间s
程序段	电弧电流 mA	IEC 61621	ASTM D495	各程序段持续时间s	试验总时间s
1	10	1/8s通 7/8s断	1/4s通 7/4s断	60	60
2	10	1/4s通 3/4s断	1/4s通 3/4s断	60	120
3	10	1/4s通 1/4s断	1/4s通 1/4s断	60	180
4	10	连续通		60	240
5	20	连续通		60	300
6	30	连续通		60	360
7	40	连续通		60	420

五、安全防护措施：

       （1）超压保护
       （2）过流保护
       （3）短路保护
       （4）安全门开启保护
       （5）软件误操作保护
六、标准配置：
   1、耐电弧测试仪主机                                        1台
   2、电极系统                                                        1套
   3、电源电缆                                                        1根
   4、6.35mm 标准电极间距量块                        1个
   5、角度标准块                                                    1个
   6、产品校准证书                                                1份
   7、试样台                                                            1个
   8、使用说明书                                                    1本
   9、GB/T 1411 标准                                            1份
  10、IEC 61621 标准                                           1份
  11、接地放电棒                                                   1根
12、装箱单                                                           1份
13、联想品牌电脑                                               1台
14、惠普喷墨打印机                                           1台

电气绝缘材料测试相关产品：
HCDJC系列电压击穿试验仪
HCEST-121 体积表面电阻率测定仪
HCJDCS-A介质损耗测定仪/介电常数测定仪
HCJDCS-B介质损耗测试仪/介电常数测定仪
HCJDCS-C介质损耗测定仪/介电常数测试仪
HCDH-20KV 耐电弧小电流试验仪
HCQBX-20KV 漆包线击穿电压试验仪
HCNLD-B 耐漏电起痕试验仪
