BD-3Q江苏安科瑞智能无功功率变送器的详细介绍
无功功率变送器是一种将电网中的无功功率隔离变送成线性的直流模拟信号的装置。
BD-3Q无功功率变送器测量电网中的无功功率，并将无功功率隔离变送成线性的直流模拟信号。
BD-3Q无功功率变送器，可将无功功率隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V；标准35mm导轨安装。
技术参数
输入信号
l 测量范围：AC 1A、5A，AC 100V、220V、380V
l 过载：
电流：持续1.2倍，瞬时电流10倍/1秒；
电压：持续1.2倍，瞬时电压2倍/1秒；
l 频率：45Hz~65Hz
输出信号
l 输出：DC 4~20mA、0~20mA、0~5V、0~10V
l 负载：电流输出时≤600Ω，电压输出时≥1000Ω
工作电源
AC 85V~265V 或DC 100V~350V
温度漂移系数
精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃
响应时间 <400ms
绝缘电阻 ≥100MΩ
精度等级 0.5级，0.2级
工频耐压 辅助电源/输入/输出2kV/1min,50Hz

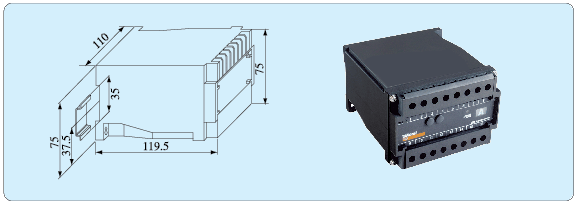

安装方式
BD-3Q功率变送器采用标准35mm导轨安装，或者用螺钉固定
符合标准
GB/T13850-1998、IEC-688
适用环境
工作温度：-10℃~55℃
储存温度：-25℃~70℃
相对湿度：≤90%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
