DTSF1352安科瑞 电能测量分析仪表DTSF1352的详细介绍
DTSF1352导轨式安装电能表
概述
终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。
适用环境
正常工作温度：-10℃～+45℃
极限工作温度：-20℃～+60℃
储存温度：-40℃～+70℃
相对湿度：≤95%（无凝露）
海拔高度：≤2500m
DTSF1352计量仪表
功能
● 计量
计量总有功电能，反向计入总电能
● 分时
百年日历、时间，闰年自动切换，最大可设置4个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、当前费率、分相有电、功率反向LED指示
● 输出
有功电能脉冲输出、时钟脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约）
技术参数
|
项 目
|
性能参数
|
|
电气
特性
|
参比电压
|
AC 3×220/380V
|
|
工作电压
|
0.7Un~1.2Un
|
|
电流规格
|
1.5(6)A、5(20)A、10(40)A、20(80)A
|
|
额定频率
|
50Hz
|
|
准确度等级
|
有功1.0级
|
|
时钟准确度
|
日误差≤0.5s/d
|
|
电压线路功耗
|
≤2W，5VA
|
|
电流线路功耗
|
≤1VA
|
|
电能脉冲输出
|
光耦隔离，集电极开路输出，脉宽80ms±20ms
|
|
通讯
|
RS485接口，MODBUS-RTU协议（或DL/T645规约）
|
|
机械特性
|

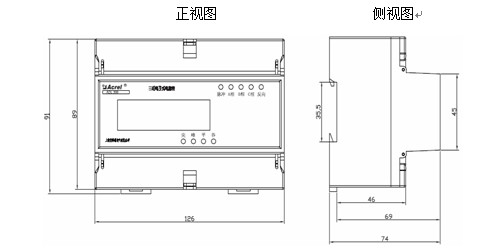

外形尺寸
|
126×89×74mm，7模数
|
|
最大接线能力
|
25mm2
|
|
环境
条件
|
工作温度
|
-20℃~+60℃
|
|
存储温度
|
-40℃~+70℃
|
|
相对湿度
|
≤95℅（无凝露）
|
