多功能型超声波热量表/流量计
型号:HAD-100R 参考报价:0.0000  产地:未知
对产品多功能型超声波热量表/流量计留言
联系人:李海萍
厂商性质:生产商
关键词

多功能型超声波热量表/流量计
详细信息

多功能型超声波热量表/流量计 型号:HAD-100R 新版HAD-100R尤其适合做成标准管段一体式,安装简单化,管道参数以及标定参数全部由生产厂家输入完成,用户不再需要输入任何参数,只要接通电源流量计就可以工作。

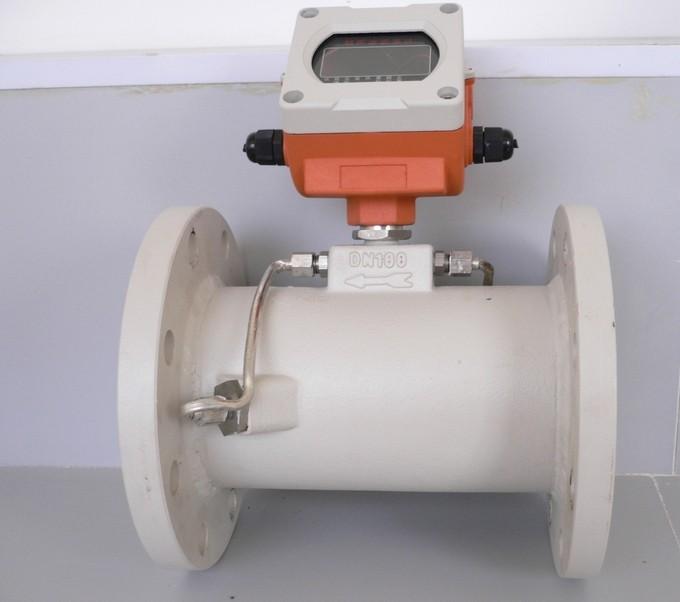

多功能型超声波热量表/流量计 型号:HAD-100R

新版HAD-100R尤其适合做成标准管段一体式,安装简单化,管道参数以及标定参数全部由生产厂家输入完成,用户不再需要输入任何参数,只要接通电源流量计就可以工作。

2. 记忆前512天/前128个月的正负净热量累积器值及正负净流量累积器值。这些数据存储在FLASH存储器上,即使完全断电也不会丢失数据。HAD-100R还能够记忆每次断电时的累积器及其它有用数据。有了这种记忆功能,即使HAD-100R损坏了,只要CPU正常工作,就可以读出过去512天/128个月的数据。

3. 彻底克服原超声波热量表/流量计 存在的小流量时漂移问题。测量精度、测量稳定性、通讯协议、使用的方便性上等诸多方面都较第9版超声波流量计有了很大的提高。 HAD-100R具有比壁挂式超声波流量计更高的性能。

4.带有标准的RS-485接口,能够同时支持MODBUS,Meter-BUS两种标准协议。另外还完全兼容原7版流量计协议以及多种流量计水表协议

5. 具有一个直接从单片机输入输出的USART电平(TTL电平)的串行接口。当使用此接口连接外部的功耗设备,比如GPRS,GSM,短距离无线通讯组件,蓝牙通迅组件等设备,可以做到最低的电池消耗。这是一种最省电的接口方式。但是使用时要注意电平及输入输出的匹配,否则极易烧毁仪表。

6.具有一个串行扩展总线接口,用户可以选用各种功能扩展模块进行功能扩展。可扩展功能有4~20mA电流环输出、频率信号输出、大容量数据记录、热敏打印机等功能。

7.可以使用多种不同接口的键盘显示器进行操作以及仪表设置。

8.具有一个板上96段LCD数段式显示器/中文显示器。能够显示数十个常用测量数值及仪表参数。

9. 新版HAD-100R的流量检测周期是可以调的,最快为每500毫秒一次,最慢为49秒一次。每次检测时流量信号采样次数也是可以调的,最少为32组,最多为128组。采样速度越快,每次采样的数据组数越多,则测量结果越稳定精确,但是耗电越多。在每500毫秒一次检测一次,每次采样128组数据的条件,电池(3.6V19Ah)的寿命大约为5个月。在每10秒一次检测一次,每次采样64组数据的条件下,电池的寿命则可长达5年时间。

10. HAD-100R可以外部8~36VDC供电的。该种线路板上的RS485是隔离的,电源也是DC/DC变换器隔离的,能够使用恶劣的工业现场。
技术参数



项    目 性    能、参    数


 准 确 度 1.0 %
 重 复 性 0.2%
 流速范围 0 m/s ~ ±64 m/s
 测量原理 超声波传播时差原理,4字节IEEE754浮点运算
 测量周期 最快500mS (每秒2次),最慢49秒。
 显示接口 可连接2×10背光型汉字或者2×20字符型液晶显示器。
 操    作 外接16键键盘或4键键盘以及RS485键盘及设参软件。
 输    入 无

输    出 脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出。
报警信号:双路OCT输出,20多种源信号。
数据接口:隔离/非隔离RS485串行接口(可选)。
 其他功能 记忆日、月、年累积流量,上、断电时间、流量和流量管理功能。
可选自动或手动补加累积量功能,记忆每天的工作状态。
可编程定量(批量)控制器。
故障自诊断功能。
网络工作方式等。
故障时间计时器。
可连接
传感器
 外缚式 标准S1型,适用于管径DN15~DN100 mm
标准M1型,适用于管径DN50~DN1000mm
标准L1型,适用于管径DN300~DN6000mm
其它厂家传感器
 插入式 测量管道材质不限(可焊接不可焊接都可以)适用于管径DN80以上。
 管段式 π型管段式:适用于管径DN10-DN50,
标准管段式:适用于管径DN50~DN1000,
 电缆长度 定制双绞线,一般情况下限于20米,特定场合单根可加长至500 米,不推荐。
可测管
道 管  材 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。
 衬   材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯
 内   径 15mm~6000mm
 直管段长度 上游≥10D,下游≥5D,距泵出口处≥30D。
可测流
体 种   类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
 浊  度 ≤20000 ppm。
 温   度 -10℃~150℃
 流   向 可对正反向流量分别计量,并可计量净流量。
工作环境 温   度 主机:-10℃~70℃ (大于此温度范围要求请与厂家联系)
常规探头:-30℃~+90℃ 高温及插入式探头:-30℃~+160℃
 湿   度 主机:85%RH,探头:可浸水工作,水深≤2米。
电    源 AC220v 8~36VDC50mA。
工作时间 连续
