电磁流量计

作者：南通国仪 2011-12-06 点击391



 电磁流量计原理是法拉第电磁感应定律，即导体在磁场中切割磁力运动时在其两端产生感情电动势。导电性液体在垂直于磁场的非磁性测量馆内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”，其值如下式:
    E=kBDV式中 E——感应电动势，即流量信号，V；
    k——系数；
    B——次感应强度，T；
    D——测量管内径，m；
    V——平均流速，m/s。
    设液体的体积流量为qv(M3/s),qv=πD2V/4)，则E=（4kB/πD）qv=kqv式中K为仪表 常数，K=4kB/πD。

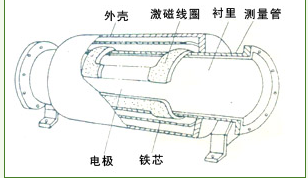

    实际的电磁流量计由流量传感器（看右图）和转换器两大部分组成。测量管上下装有激磁线圈，通激磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到转换器。激磁电流则由转换器提供。
